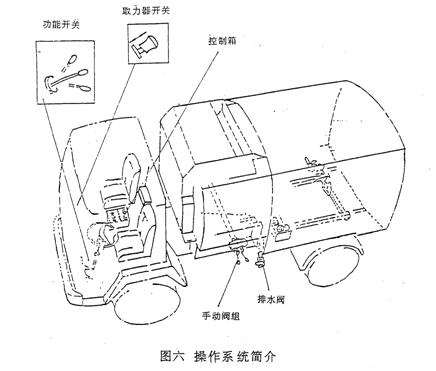

1、控制箱（圖六）

掃路車控制箱位于駕駛室中兩座椅之間，除箱體傾翻及后門開關外，作業中所有的操作都在這里進行。

2、功能開關

掃路車功能開關位于駕駛室儀表盤下側，分上、中、下三檔。上位：吸口前部抬起（遇有大的塊狀垃圾）；中位：執行控制盒指令，一般作業；下位：臨時中止作業，全部清掃系統處于回收位置。

3、取力器開關

掃路車取力器開關在方向盤右側。接通這個開關，液壓系統中的傾翻液壓回路油泵運轉。

4、手動閥

掃路車手動閥組固定在車左側副油箱底部，有兩個操作手柄，左邊的一個控制箱體起落，另一個控制后艙門的開閉。

5、安全支架（圖八）

安全支架位于副框架中部。掃路車在無論何種理由升起箱體時，都不應忽略撐起安全架。

6、游動軟管（用戶需要，訂貨時提出）

游動軟管在箱體頂部，能夠繞車旋轉270度，使用時，連接加長管，掃路車可以吸入掃刷無法清掃的道路隔離帶或人行道的垃圾，還可以伸入2m深的井內抽吸污水污物。

7、壓力調節器（圖九）

掃路車壓力調節器的旋鈕在副框架橫梁兩端靠近吸口處，用以調節寬刷對地面工作壓力的大小。

8、噴槍

水噴槍掛在車左后輪檔泥板上方，用來沖洗箱體及車外表。

9、PC主機

控制箱上的所有指令全部由一個PC機負責處理后再去控制元件柜里的電磁鐵。

10、元件柜（圖_十a、圖_十b）

    掃路車元件柜在箱體右側副發動機散熱器下方，是一個便于接觸的位置。這里集中了液壓、氣動和水系統中幾乎所有電磁閥，掃路車的日常調整、檢查、維修等常常在這里進行。
